Webduino模擬器「瘋」神榜：用三色 LED 幫交通警察控制紅綠燈、學函數(流程)

Function 函數，在 Blockly 積木中稱為「流程」，是學習撰寫程式時很重要的概念，尤其是當程式碼愈來愈複雜，或是需要在程式中重複執行某些動作或判斷時，使用 Function 函數(流程) 可以有效減少程式碼的複雜度，增加程式碼的可讀性，也能讓未來為程式進行除錯與多人協同合作時更容易。
在這個範例中，我們將幫助交通警察來控制道路上的紅綠燈，除了可以個別控制紅燈、黃燈、綠燈外，也可以讓紅綠燈的所有動作，按下一個按鈕就完成喔！

※ Webduino 官方網站：https://webduino.io/

※ Webduino 的Arduino 模擬器網址：http://simulator.webduino.io/

※ 用三色 LED 幫交通警察控制紅綠燈、學函數(流程) Demo  網址 ：http://simulator.webduino.io/#-KsU8CCBKe-itaXUyhol

註：目前線上模擬器只能在 Windows / MAC 電腦上使用，無法在平板與手機上使用喔！
在 Webduino 線上模擬器中，沒有電壓、連接腳位可連接裝置的限制，所以要玩一些原本因硬體限制，而需要使用麵包板才能完成的應用，都是沒有問題的！

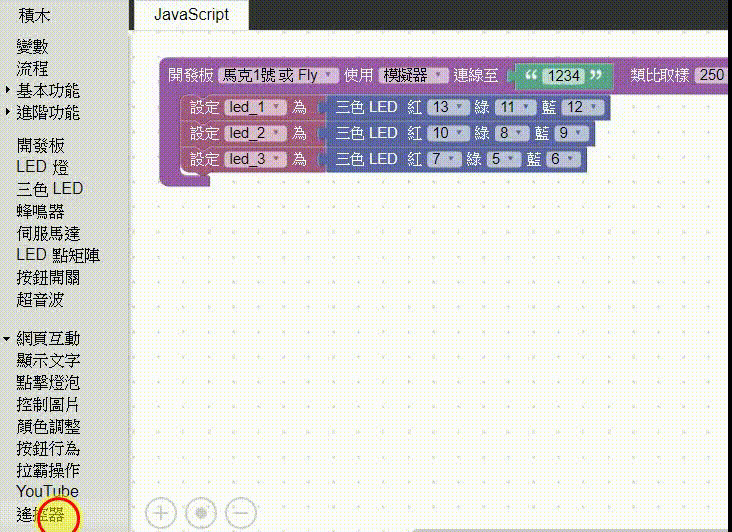

一、模擬器「硬體」連接與硬體積木程式：加入三個三色 LED 燈

  • 左邊的紅燈，VCC 接 3.3V，腳位為 R：13、B：12、G：11
  • 中間的黃燈，VCC 接 3.3V，腳位為 R：10、B：9、G：8
  • 右邊的綠燈，VCC 接 3.3V，腳位為 R：7、B：6、G：5
請將這三個三色 LED 燈分別命名為：led_1、led_2、led_3
※ 特別注意一下，模擬器上的三色 LED 上的訊號腳位順序是：RBG，但是程式積木上的腳位順序是：RGB，順序不一樣喔！程式積木設定時不要弄錯了！(模擬器上的三色 LED 燈元件的配置，與真實三色 LED 燈元件是一樣的喔！)

二、加入紅、黃、綠燈流程積木

先依下面的方式設計紅燈閃爍的流程積木，將流程命名為「red_blink」，讓紅燈以 0.2 秒閃爍 5 次後，再以 0.5 秒閃爍一次後熄滅。
01
複製紅燈「red_blink」流程積木，調整如下圖，並將黃燈與綠燈的流程分別命名為「yellow_blink」、「green_blink」

三、網頁互動測試使用「遙控器」

「遙控器」除了有較多按鈕外，在「遙控器」上方還有一個螢幕可以用來「顯示」相關的訊息喔！

image_thumb6

四、設定按下按鈕執行流程：

分別將按鈕 1、2、3 如下圖加入要執行的流程。
02
除了上面個別控制紅、黃、綠燈外，我們再加上一個按鈕，配合等待積木，讓紅綠燈的所有動作，只要按下此按鈕就能一次執行完畢，最後顯示綠燈！

五、紅綠燈模擬器實測：

03
